Pwodwi Karakteristik
Segondè fòs matche ak severite bon (avantaj debaz)
Avantaj debaz la nan API 5L X65 manti nan balans ekselan li yo ant gwo fòs ak severite. Gras a yon konsepsyon ki ba -kabòn mikwo{-alye (avèk kontni kabòn anjeneral mwens pase oswa egal a 0.18%) ak pwosesis woule ak refwadisman kontwole TMCP, X65 kenbe yon bon rezistans enpak tanperati ba - pandan y ap asire yon fòs sede minimòm de 450 MPa ak yon minimòm fòs tensile 5 MPa. Fòs sede li se apeprè 1.55 fwa X42 (290 MPa), fè li apwopriye pou aplikasyon pou transmisyon presyon ki pi wo.
|
Endikatè pèfòmans yo |
Kondisyon PSL1 |
Kondisyon PSL2 |
|
Fòs Sede Minimòm (MPa) |
450 |
450 |
|
Maksimòm Sede fòs (MPa) |
- |
600 |
|
Fòs Tensile Minimòm (MPa) |
535 |
535 |
|
Maksimòm fòs rupture (MPa) |
- |
760 |
|
Rapò sede |
- |
Anjeneral mwens pase oswa egal a 0.93 |
|
Elongasyon |
Pi gran pase oswa egal a 22% |
Pi gran pase oswa egal a 22% |
Remak: PSL2 enpoze limit sou tou de maksimòm fòs sede ak maksimòm fòs rupture (ak limit siperyè nan 600 MPa ak 760 MPa respektivman), asire materyèl la gen ase kapasite deformation plastik ak yon maj sekirite ki pi wo pou evite risk echèk frajil ki te koze pa yon rannman twòp wo -a{- rapò tensil.
Ekselan pèfòmans soude (kondisyon debaz pou asye tiyo)
Konsepsyon ekivalan kabòn ki ba nan API 5L X65 asire pèfòmans ekselan soude, ki se yon kondisyon debaz pou konstriksyon gwo -echèl tiyo asye. Klas PSL2 mande pou yon ekivalan kabòn (CEIIW) mwens pase oswa egal a 0.43 ak Pcm mwens pase oswa egal a 0.25, asire bon severite ak rezistans nan fann frèt nan zòn ki afekte chalè -nan kondisyon soude jaden.
Pwen kle soude:
• Ba CE valè:
Efektivman diminye tandans chalè soude -zòn ki afekte a vin di ak diminye risk pou fant frèt.
• Kontni eleman ki ba-malfezan-:
Kontwòl strik nan kontni P ak S (S mwens pase oswa egal a 0.005%) asire pite nan soude a ak materyèl baz
• Apwopriye pou divès metòd soude:
soude bou nan tiyo asye san pwoblèm, submerged arc soude nan espiral / kouti dwat soude tiyo, elatriye, ak bon pèfòmans bag jaden soude
Pou klas PSL1, limit siperyè kontni kabòn relativman lajè (mwens pase oswa egal a 0.28%), ak prechofaj nan 100-150 degre rekòmande pandan soude. Pou klas PSL2, egzijans kontni kabòn pi sevè (mwens pase oswa egal a 0.16-0.18%), sa ki lakòz pi bon soudabilite epi anjeneral pa gen okenn prechofaj espesyal oswa sèlman pi ba tanperati prechofaj ki nesesè.
Bon -diverite tanperati ki ba ak rezistans nan ka zo kase frajil
Klas API 5L X65 PSL2 a mande pou tès enpak Charpy V-dan pou asire rezistans materyèl la nan ka zo kase frajil nan kondisyon sèvis tanperati ba-. Mikwostrikti amann -ki te jwenn nan pwosesis TMCP a amelyore siyifikativman ba -tanperati solidite materyèl la, sa ki pèmèt X65 liy tiyo asye yo dwe aplike seryezman nan rejyon frèt ak anviwònman ak gwo varyasyon tanperati sezon an.
Endèks severite enpak tipik (PSL2):
• Tanperati tès la: -30 degre oswa pi ba (selon kondisyon itilizatè)
• Enèji enpak minimòm: Pi gran pase oswa egal a 42 J (mwayèn) / Pi gwo pase oswa egal a 36 J (valè endividyèl)
• Enèji enpak X65 anjeneral pi wo pase 75-100 J
Bon rezistans korozyon ak adaptabilite anviwònman an
API 5L X65 montre bon rezistans nan korozyon inifòm nan atmosferik nòmal, dlo fre, tè, ak lwil oliv ak gaz. Pou anviwònman sèvis asid (ki gen H₂S), API 5L PSL2 Apendis J bay kondisyon siplemantè pou tiyo ki reziste (X65MS / L450MS), ki gen ladan pi ba kontni souf (mwens pase oswa egal a 0.002%), kontwòl dite (mwens pase oswa egal a 250 HV) ak verifikasyon strik nan HIC/SSC.
Pou anviwònman maren, klas X65 Q/T, apre tanperaman, montre siperyè ba -tanperati solidite ak rezistans nan ka zo kase frajil, ki fè li apwopriye pou tiyo estriktirèl platfòm lanmè ak tiyo anba lanmè. Lè yo itilize nan kondisyon sèvis tounen, estanda PSL2 a enpoze kondisyon pi sevè sou konpozisyon chimik, dite, ak idwojèn -induit krak (HIC) rezistans.
Bon koube frèt ak pèfòmans pwosesis
API 5L X65 gen yon kontni kabòn ki pi ba ak yon rannman modere -a-pwopò rupture (kondisyon PSL2 mwens pase oswa egal a 0.93), ki ba li bon fòmabilite koube frèt. Li apwopriye pou pwodiksyon tiyo frèt -koube epi yo ka itilize pou fabrike koud koube cho-nan pwosesis koube cho. Li montre tou bon taye lenn, blanking, ak woule fòme pwopriyete nan kondisyon bobin ak plak. Karakteristik redi travay li yo ede amelyore fòs apre koube frèt.
Espesifikasyon teknik
Konpozisyon chimik (API Spec 5L / ISO 3183)
|
Eleman |
PSL1 Tib san pwoblèm |
PSL1 soude tiyo |
PSL2 |
Remak |
|
C |
Mwens pase oswa egal a 0.28% |
Mwens pase oswa egal a 0.26% |
Mwens pase oswa egal a 0.16-0.18% |
Konsepsyon ba-kabòn pou asire soudabilite ak rezistans tanperati ki ba- |
|
Mn |
Mwens pase oswa egal a 1.30% |
Mwens pase oswa egal a 1.30% |
Mwens pase oswa egal a 1.10-1.70% |
Solisyon solid ranfòse, amelyore fòs |
|
P |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.025% |
Eleman danjere, entèdi kontwole |
|
S |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.005-0.015% |
Eleman danjere, kontwole estrikteman pou asire severite tanperati ki ba - |
|
Si |
Mwens pase oswa egal a 0.45% |
Mwens pase oswa egal a 0.45% |
Mwens pase oswa egal a 0.45-0.50% |
Deoxidizer, amelyore fòs |
|
V |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.10% |
Eleman Microalloying, ranfòsman presipitasyon |
|
Nb |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Eleman Microalloying, kontwole woule pou grenn amann |
|
Ti |
Mwens pase oswa egal a 0.04% |
Mwens pase oswa egal a 0.04% |
Mwens pase oswa egal a 0.02-0.04% |
Eleman Microalloying, ranfòsman presipitasyon |
|
Kr |
- |
- |
Mwens pase oswa egal a 0.50% |
Amelyore hardenability ak kowozyon rezistans |
|
Mo |
- |
- |
Mwens pase oswa egal a 0.20% |
Amelyore hardenability ak estabilite tanperaman |
|
Ni |
- |
- |
Mwens pase oswa egal a 0.20% |
Amelyore solidite tanperati ki ba- |
|
Cu |
- |
- |
Mwens pase oswa egal a 0.20% |
Amelyore rezistans korozyon atmosferik |
|
CEIIW |
- |
- |
Mwens pase oswa egal a 0.43% |
Kabòn ekivalan, kontwole soudabilite |
|
Pcm |
- |
- |
Mwens pase oswa egal a 0.25% |
Endèks sansiblite krak |
|
Fe |
Kantite ki rete (≈ 97%) |
Kantite ki rete (≈ 97%) |
Kantite ki rete (≈ 97%) |
Eleman matris la |
Pwopriyete Fizik
|
Pwopriyete |
Valè/Gamme |
Kondisyon tès yo |
|
Dansite |
≈ 7.85 g/cm³ |
Tanperati chanm (20 degre) |
|
Pwen k ap fonn |
≈ 1420-1460 degre |
--- |
|
Modil elastik |
≈ 207 GPa |
Tanperati chanm |
|
Kondiktivite tèmik |
≈ 50 W/(m·K) |
Tanperati chanm |
|
Koefisyan ekspansyon tèmik (20-100 degre) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
Rapò Poisson a |
≈ 0.28 |
Tanperati chanm |
Pwopriyete mekanik (valè tipik)
|
Pèfòmans |
PSL1 |
PSL2 |
Estanda aplikasyon |
|
Fòs Sede Minimòm |
450 MPa |
450 MPa |
API Spec 5L / ISO 3183 |
|
Maksimòm Sede fòs |
- |
600 MPa |
API Spec 5L / ISO 3183 |
|
Minimòm fòs rupture |
535 MPa |
535 MPa |
API Spec 5L / ISO 3183 |
|
Maksimòm fòs rupture |
- |
760 MPa |
API Spec 5L / ISO 3183 |
|
Elongasyon |
Pi gran pase oswa egal a 22% |
Pi gran pase oswa egal a 22% |
Espesifikasyon API 5L |
Remak: 'X65' nan API 5L X65 refere a fòs sede minimòm 65,000 psi (apeprè 450 MPa), ak nimewo ki reprezante inite kilopounds pou chak pous kare (ksi). Nivo fòs X65 se apeprè 1.55 fwa X42 (290 MPa). Fòs sede aktyèl la nan materyèl la tiyo tipikman varye ant 470-550 MPa, ak fòs nan rupture chenn ant 550-650 MPa.
Medya ki aplikab yo
1. Gaz natirèl, lwil brit, ak lwil rafine: Liy transmisyon prensipal gwo -presyon long-
2. Dlo ak lisier: Long-tuyo dlo, transpò lisier
3. Medya chimik: Gwo-tuyo likid presyon nan plant chimik yo
4. Gaz nan vil yo: Rezo distribisyon gaz segondè-iben yo
5. Tiyo estriktirèl: estrikti bilding, jakèt platfòm lanmè (anviwònman ki pa -korozif)
6. Jeneral anviwònman korozivite: Tè konvansyonèl, atmosfè, dlo dous
Remak: API 5L X65 pa apwopriye pou wo -tanperati, segondè -presyon, fòtman asid medya (tankou cho konsantre asid idroklorik ak asid fluoridrik). Nan anviwònman lwil oliv ak gaz asid ki gen H₂S, yo ta dwe chwazi materyèl klas espesyal ki espesifye nan Apendis J nan API 5L PSL2 (asid -tiyo rezistan X65MS / L450MS), ak plis kontwòl sou kontni souf (mwens pase oswa egal a 0.002%), dite (mwens pase oswa egal a HV), ak rezistans H250.
Fòm pwodwi ak Pwosesis Faktori
Tiyo asye san pwoblèm (San pwoblèm)
Pwosesis: Hot Rolling Piercing + Ekstansyon Rolling
Ranje dyamèt: 21.3 - 1067 mm (1/2" - 42")
Ranje epesè miray la: 2 - 150 mm
Karakteristik: San pwoblèm, gwo presyon-pote kapasite, apwopriye pou gwo-lwil presyon ak gaz prensipal
Aplikasyon tipik: gwo -transpò likid presyon, lwil oliv ak gaz rasanbleman tèt pi ak tiyo transmisyon
Dwat kouti segondè -Frekans rezistans soude tiyo (ERW)
Pwosesis: Cho -woule bobin → Fwad koube fòme → segondè -soude rezistans frekans
Ranje Dyamèt Eksteryè: Tipikman mwens pase oswa egal a 610 mm (24")
Ranje epesè miray la: Tipikman mwens pase oswa egal a 20 mm
Karakteristik: Segondè presizyon dimansyon, efikasite pwodiksyon segondè, ak avantaj pri enpòtan
Aplikasyon tipik: presyon mwayen ak ba-lwil oliv ak gaz branch liy, tiyo gaz iben, ak tiyo estriktirèl
Kontwòl Antre Chalè soude: Segondè -soude frekans nan pi gran pase oswa egal a 100 kHz (kondisyon PSL2) pou asire bon jan kalite soude ki estab.

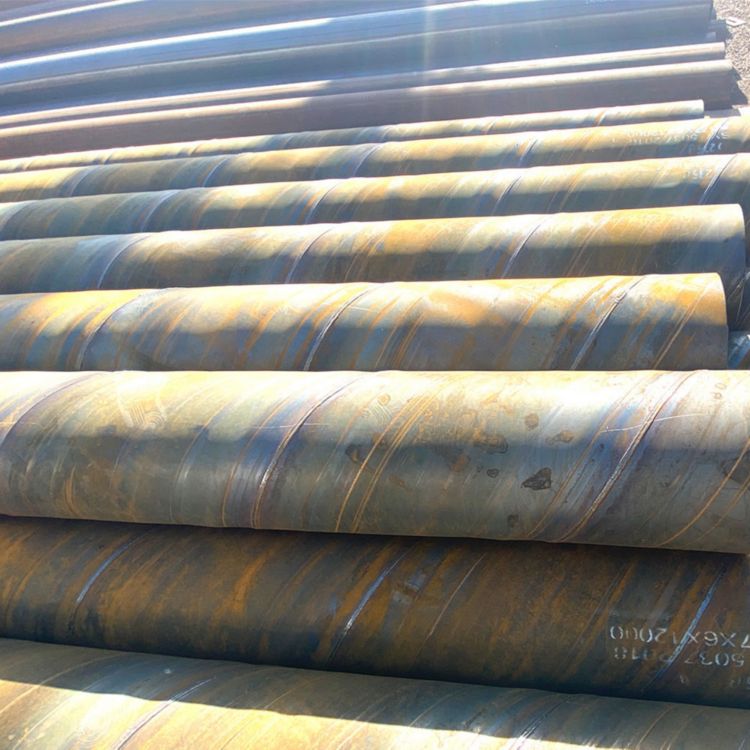

Espiral Submerged Arc Soude Tiyo (SSAW)
Pwosesis: Bobine cho -woule → Espiral fòme → Doub-soude ak arc submerged
Ranje Dyamèt Eksteryè: Tipikman 219 - 2500 mm
Ranje epesè miray la: 6 - 25 mm
Karakteristik: Gwo dyamèt la ofri avantaj enpòtan, sa ki pèmèt bann asye nan menm lajè a pwodwi dyamèt divès kalite. Estrès soude espiral se sèlman 75-90% nan kouti dwat, sa ki pèmèt yo kenbe tèt ak pi wo presyon. Teyorikman, yo ka kontinyèlman pwodwi nan longè san limit.
Aplikasyon tipik: gwo -dyamèt tiyo transmisyon dlo/gaz, jakèt jeni lanmè
Dwat Couture Submerged Arc Soude Tiyo (LSAW)
Pwosesis: Asye Plak → JCOE Forming / UOE Forming → Doub-Sided Submerged Arc Welding
Ranje Dyamèt Eksteryè: 406 - 1620 mm (16" - 64")
Ranje epesè miray la: 6 - 50 mm
Karakteristik: Kout soude, ba konsomasyon materyèl soude, pakèt dyamèt ekstèn ak epesè miray la.
Aplikasyon tipik: tiyo transmisyon gwo-presyon long-distans, tiyo soumaren, rasanbleman lwil oliv ak gaz ak liy prensipal transpò.
Estanda aplikab ak kondisyon livrezon
Estanda: API Spec 5L, ISO 3183, GB/T 9711
Nivo spesifikasyon pwodwi: PSL1 (nivo debaz), PSL2 (nivo amelyore)
Kondisyon livrezon: Cho -woule, Kontwole Rolling (TMCP), Nòmalize, Nòmalize Rolling, Tretman Chalè (Asouvisman + Tanperaman), elatriye.
Pwosesis fen: pwent plat, pwent bizote, pwent fil, pwent espesyal Fitting
Sètifika: Lè w respekte egzijans PSL2, yo dwe bay yon sètifika konfòmite (SR15.1 obligatwa), epi yo dwe aplike trasabilite konplè pwosesis -(SR15.2 obligatwa).
Rejim tretman ak soude pwen kle yo
Pèfòmans final API 5L X65 depann sou TMCP kontwole woule ak refwadisman kontwole oswa tretman trempe ak tanperaman (Q&T):
1. Rolling Kontwole ak Refwadisman Kontwole (TMCP, yo itilize pou jwenn yon mikwostrikti byen - ak pwopriyete mekanik optimal):
Chalè a 1100 -1200 degre pou woule ki graj, Lè sa a, fè woule kontwole ak gwo rediksyon nan ranje tanperati a fini 850-950 degre (woule nan zòn ki pa rekristalizasyon), ki te swiv pa refwadisman kontwole nan 600-800 degre. Sa a rezilta nan yon inifòm ak amann ferit + pearlite mikrostruktur (gwosè grenn tipikman pi gran pase oswa egal a 9), asire yon konbinezon balanse nan fòs ak severite. Pou tiyo liy sèvis tounen, TMCP se wout pwosesis pi pito pou evite presipitasyon faz danjere yo.
2. Trempe ak Tanperaman (Q&T, pou klas X65Q, pou reyalize siperyè pèfòmans jeneral):
Pou X65Q nan klas PSL2, tretman trempe ak trempe mande: chalè a 900-940 degre pou trempe, ki te swiv pa trempe nan ranje 530-630 degre. Tretman ak tanperaman tretman an ka rafine estrikti grenn jaden an, amelyore rezistans HIC ak inifòmite òganizasyonèl. Plis tanperati tanperaman an pi ba (egzanp, 530 degre), se pi gwo fòs la; pi wo tanperati a tanperaman (egzanp, 630 degre), pi bon an severite.
3. Post-tretman chalè soude (si sa nesesè):
Si yo mande soulajman estrès apre soude bag tiyo, yo ka fè tretman chalè apre -soude nan 550-650 degre pou 1-2 èdtan. Post-tretman chalè soude yo ta dwe peye atansyon sou kontwole pousantaj chofaj ak refwadisman pou evite afekte mikrostruktur ak pwopriyete materyèl debaz la. Etid yo montre ke tretman chalè post-soude-soulajman estrès nan 600 degre ka efektivman diminye estrès rezidyèl ak amelyore severite.
Rapèl enpòtan:
Nan anviwònman transmisyon lwil oliv ak gaz konvansyonèl san H₂S, tretman chalè soulajman estrès anjeneral pa obligatwa apre soude.
Pou tuyaux nan yon anviwonman asid (ki gen H₂S), se egzijans konfòmite strik ak Apendis J nan API 5L PSL2 pou anpeche twòp dite (mwens pase oswa egal a 250 HV) ki te koze pa move tretman chalè post-soude.
Pandan soude, se yon kontwòl strik sou opinyon chalè (rekòmande 0.5 - 2.5 kJ / mm) ak tanperati entèpasaj (tipikman mwens pase oswa egal a 100 degre) yo oblije anpeche grenn jaden grosye nan zòn ki afekte chalè a ak dite twòp.
API 5L X65 (L450) se apwopriye pou gwo -presyon lwil oliv ak gaz long-tiyo transmisyon long distans, tiyo maren, ak gwo -fòs aplikasyon pou tiyo estriktirèl. Li rekòmande pou itilize nan zòn sa yo:
Jaden aplikasyon yo
-
Liy transmisyon prensipal long-pou lwil oliv ak gaz natirèl
● Gwo-presyon long-kanal prensipal transmisyon lwil oliv ak gaz
● Tiyo soumaren, rize maren
● Gwo gaz rasanbleman ak transmisyon liy prensipal yo, rezo tiyo gaz natirèl -
Rezo tiyo gaz segondè-iben
● Iben gwo presyon gaz natirèl transmisyon ak distribisyon rezo tiyo prensipal
● Gwo-presyon gaz regilasyon estasyon inlet ak debouche pwensipal tuyaux -
Transpò Dlo ak Jeni Irigasyon
● Tiyo prensipal transmisyon dlo -longdistans segondè-
● Gwo-pwojè konsèvasyon dlo ki sipòte tiyo -
Jeni Chimik ak Endistriyèl gwo -Tout presyon
● Pwosesis tiyo wo-presyon nan izin chimik yo
● Estasyon Elektrisite Gwo-Tout Dlo Sikilasyon Presyon -
Tib estriktirèl (segondè fòs)
● Jacket platfòm lanmè (Seksyon ki gen gwo -fòs)
● Tiyo pou fondasyon gwo pil pon
● Gwo-tiyo sipò estrikti asye bilding
● Offshore van pouvwa fondasyon tiyo estriktirèl
Livrezon ak personnalisation
Nou ofri solisyon chèn ekipman fleksib ak serye pou asire ou resevwa tiyo liy API 5L X65 ki parfe matche ak kondisyon pwojè ou yo.
|
Fòm |
 Asye san pwoblèm
Tiyo |
 Dwat Rezistans Couture
Tiyo soude (ERW) |
 Espiral Submerged Arc
Tiyo soude (SSAW) |
 Dwat Couture Submerged
Tiyo soude ak arc (LSAW) |
|---|---|---|---|---|
|
Range konvansyonèl |
Dyamèt Eksteryè: 21.3 - 1067 mm; Epesè miray la: 2 - 150 mm |
Dyamèt Eksteryè: 21.3 - 610 mm; Epesè miray la: 2 - 20 mm |
Dyamèt Eksteryè: 219 - 2500 mm; Epesè miray la: 6 - 25 mm |
Dyamèt Eksteryè: 406 - 1620 mm; Epesè miray la: 6 - 50 mm |
|
Kapasite Personnalisation |
Cho -woule tiyo san pwoblèm, koupe longè fiks-, machin bizote, fil fen tiyo, kondisyon espesyal tretman chalè |
Gwo -frekans dwat-tiyo soude kouti, koupe longè fiks-, pwosesis bizote, galvanizasyon / tretman kouch plastik |
Gwo -dyamèt tiyo espiral soude, koupe longè fiks-, pwosesis bizote, kouch anti-korozyon (FBE/3PE) |
JCOE/UOE fòme, koupe longè, machin bizo, tretman espesyal fen tiyo |
Poukisa chwazi nou? - Teknoloji Jeni serye. Livrezon serye.
Nou se pa sèlman yon founisè, men yon patnè materyèl ou fè konfyans pou ou nan Lachin.
Pwodiksyon vètikal entegre
Posede etablisman 20,000㎡ ak 10+ liy otomatik (8,000+ tòn/ane). -Outil ak sant mouri nan kay la pèmèt pèsonalizasyon rapid ak kontwòl efikas pri - pa gen okenn maketing entèmedyè.

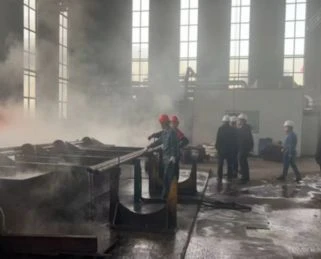

Kontwòl Kalite strik nan chak etap
Trasabilite konplè atravè pòs QC kle yo pandan tout pwodiksyon . 100% konfòme ak estanda ASTM/ASME, EN, ak GB. Rapò tès materyèl ki disponib ak chak chajman.

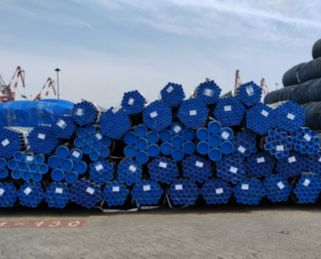

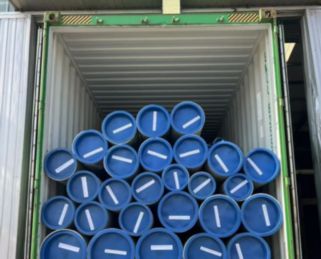

Livrezon serye ak anbalaj ekspòtasyon
10+ ane ekspòte nan Ewòp, Amerik di Nò, Azi Sidès ak Mwayen Oryan ak pwoteksyon ki enpèmeyab ak anti-wouy, konbine avèk opsyon livrezon fleksib asire an sekirite ak nan-lè arive.

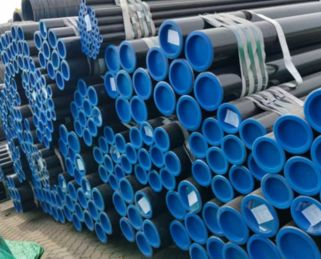

Validasyon echantiyon anvan pwodiksyon an mas
Nou bay echantiyon gratis pou verifikasyon bon jan kalite, ki pèmèt ou mete lòd esansyèl sèlman apre apwobasyon. Nou asire konsistans soti nan echantiyon an pwodiksyon an mas pa mezi egzat dimansyon ak manifakti transparan.
FAQ
K: Ki avantaj prensipal API 5L X65?
K: Ki diferans ki genyen ant API 5L X65 PSL1 ak PSL2? Ki jan yo chwazi?
K: Ki diferans ki genyen ant API 5L X42, X52, X65, ak X70? Ki jan yo chwazi nan mitan yo?
K: Ki tanperati opere maksimòm pou API 5L X65?
K: Ki pèfòmans soude API 5L X65?
K: Ki rezistans korozyon API 5L X65?
K: Èske API 5L X65 ka ranplase ASTM A53 oswa X42?
