Pwodwi Karakteristik
Bon fòs ak severite matche (avantaj debaz)
Avantaj debaz la nan API 5L X42 manti nan balans ekselan li yo ant fòs ak severite. Mèsi a konsepsyon ki ba -kabòn mikwo{-alyaj li yo (kontni kabòn mwens pase oswa egal a 0.24-0.28%) ak pwosesis woule ak refwadisman kontwole TMCP, X42 kenbe bon rezistans enpak tanperati ki ba pandan y ap asire yon fòs sede minimòm de 290 MPa ak yon fòs minimòm 414 MPa.
|
Endikatè pèfòmans yo |
Kondisyon PSL1 |
Kondisyon PSL2 |
|
Fòs Sede Minimòm (MPa) |
290 |
290 |
|
Maksimòm Sede fòs (MPa) |
- |
496 |
|
Fòs Tensile Minimòm (MPa) |
414 |
414 |
|
Maksimòm fòs rupture (MPa) |
- |
655 |
|
Rapò sede |
- |
Tipikman mwens pase oswa egal a 0.90-0.93 |
|
Elongasyon |
Pi gran pase oswa egal a 29% |
Pi gran pase oswa egal a 29% |
Remak: PSL2 enpoze limit sou tou de fòs maksimòm sede ak maksimòm fòs rupture (ak limit siperyè apeprè 496 MPa ak 655 MPa, respektivman), asire materyèl la gen ase kapasite deformation plastik ak yon maj sekirite ki pi wo pou evite risk echèk frajil ki te koze pa yon rannman twòp wo -a{4}} fòs tensile.
Ekselan pèfòmans soude (kondisyon debaz pou asye tiyo)
Konsepsyon ekivalan kabòn ki ba nan API 5L X42 asire pèfòmans ekselan soude, ki se yon kondisyon debaz pou konstriksyon gwo -echèl tiyo asye. Klas PSL2 mande pou yon ekivalan kabòn (CEIIW) mwens pase oswa egal a 0.43 ak Pcm mwens pase oswa egal a 0.25, asire bon severite ak rezistans nan fann frèt nan zòn ki afekte chalè -nan kondisyon soude jaden.
Pwen kle soude:
• Ba CE valè:
Efektivman diminye tandans chalè soude -zòn ki afekte a vin di ak diminye risk pou fant frèt.
• Eleman danjere ki ba:
S mwens pase oswa egal a 0.015% (PSL2), P mwens pase oswa egal a 0.025% (PSL2), asire pite nan soude ak metal debaz
• Apwopriye pou divès metòd soude:
san pwoblèm asye tiyo soude bou, submerged arc soude nan espiral / kouti dwat soude tiyo, elatriye, ak bon pèfòmans bag jaden soude
Pou klas PSL1, limit siperyè kontni kabòn relativman lajè (mwens pase oswa egal a 0.28% pou tiyo san pwoblèm, mwens pase oswa egal a 0.26% pou tiyo soude), ak prechofaj nan 100-150 degre rekòmande pandan soude. Pou klas PSL2, egzijans kontni kabòn pi sevè (mwens pase oswa egal a 0.24%), sa ki lakòz pi bon soudabilite, epi anjeneral pa gen okenn prechofaj espesyal oswa sèlman pi ba tanperati prechofaj obligatwa.
Bon -diverite tanperati ki ba ak rezistans nan ka zo kase frajil
Klas API 5L X42 PSL2 a mande pou tès enpak Charpy V-dan pou asire rezistans nan ka zo kase frajil nan kondisyon sèvis tanperati ba-. Mikwostrikti amann -ki te jwenn nan pwosesis TMCP a amelyore siyifikativman ba -tanperati solidite materyèl la, sa ki pèmèt X42 liy tiyo asye yo dwe aplike seryezman nan rejyon frèt ak anviwònman ak gwo varyasyon tanperati sezon an.
Endikatè severite enpak tipik (PSL2):
• Tanperati tès la: Anjeneral -20 degre oswa pi ba (selon kondisyon itilizatè)
• Enèji enpak minimòm: Pi gran pase oswa egal a 27 J
Bon rezistans korozyon ak adaptabilite anviwònman an
API 5L X42 montre bon rezistans nan korozyon inifòm nan atmosferik nòmal, dlo fre, tè, ak lwil oliv ak gaz. Pou anviwònman sèvis asid (ki gen H₂S), API 5L PSL2 Apendis J bay kondisyon siplemantè pou tiyo sèvis tounen, ki gen ladan pi ba kontni souf (mwens pase oswa egal a 0.002%) ak verifikasyon pi sevè nan pèfòmans rezistans HIC/SSC.
Pou anviwònman maren an, Anèks H ak Apendis J nan PSL2 bay kondisyon siplemantè materyèl korespondan ki aplikab pou tiyo estriktirèl platfòm lanmè ak tiyo anba lanmè.
Bon koube frèt ak pèfòmans pwosesis
API 5L X42 gen yon kontni kabòn ki pi ba ak yon rannman modere -a-pwopò rupture (tipikman oblije mwens pase oswa egal a 0.90-0.93 pou PSL2), ki ba li bon pèfòmans koube frèt fòme. Li apwopriye pou pwodiksyon tiyo frèt koube epi li ka itilize tou pou fabrike koube cho atravè pwosesis koube cho. Li montre tou bon taye lenn, blanking, ak woule fòme pwopriyete nan kondisyon bobin ak plak.
Espesifikasyon teknik
Konpozisyon chimik (API Spec 5L / ISO 3183)
|
Eleman |
PSL1 Tib san pwoblèm |
PSL1 soude tiyo |
PSL2 |
Remak |
|
C |
Mwens pase oswa egal a 0.28% |
Mwens pase oswa egal a 0.26% |
Mwens pase oswa egal a 0.24% |
Konsepsyon ba-kabòn pou asire soudabilite ak rezistans tanperati ki ba- |
|
Mn |
Mwens pase oswa egal a 1.30% |
Mwens pase oswa egal a 1.30% |
Mwens pase oswa egal a 1.30% |
Solisyon solid ranfòse, amelyore fòs |
|
P |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.025% |
Eleman danjere, entèdi kontwole |
|
S |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.030% |
Mwens pase oswa egal a 0.015% |
Eleman danjere, kontwole estrikteman pou asire severite tanperati ki ba - |
|
Si |
Mwens pase oswa egal a 0.45% |
Mwens pase oswa egal a 0.45% |
Mwens pase oswa egal a 0.45% |
Deoxidizer, amelyore fòs |
|
V |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Eleman mikwo-alliaj, ranfòsman amann -grenn |
|
Nb |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Mwens pase oswa egal a 0.05% |
Eleman Microalloying, kontwole woule pou grenn amann |
|
Ti |
Mwens pase oswa egal a 0.04% |
Mwens pase oswa egal a 0.04% |
Mwens pase oswa egal a 0.04% |
Eleman Microalloying, ranfòsman presipitasyon |
|
CEIIW |
- |
- |
Mwens pase oswa egal a 0.43% |
Kabòn ekivalan, kontwole soudabilite |
|
Pcm |
- |
- |
Mwens pase oswa egal a 0.25% |
Endèks sansiblite krak |
|
Fe |
Kantite ki rete(≈ 97%) |
Kantite ki rete(≈ 97%) |
Kantite ki rete(≈ 97%) |
Eleman matris la |
Pwopriyete Fizik
|
Pwopriyete |
Valè/Gamme |
Kondisyon tès yo |
|
Dansite |
≈ 7.85 g/cm³ |
Tanperati chanm (20 degre) |
|
Pwen k ap fonn |
≈ 1420-1460 degre |
--- |
|
Modil elastik |
≈ 207 GPa |
Tanperati chanm |
|
Kondiktivite tèmik |
≈ 50 W/(m·K) |
Tanperati chanm |
|
Koefisyan ekspansyon tèmik (20-100 degre) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
Rapò Poisson a |
≈ 0.28 |
Tanperati chanm |
Pwopriyete mekanik (valè tipik)
|
Pèfòmans |
PSL1 |
PSL2 |
Estanda aplikasyon |
|
Fòs Sede Minimòm |
290 MPa |
290 MPa |
API Spec 5L / ISO 3183 |
|
Maksimòm Sede fòs |
- |
496 MPa |
API Spec 5L / ISO 3183 |
|
Minimòm fòs rupture |
414 MPa |
414 MPa |
API Spec 5L / ISO 3183 |
|
Maksimòm fòs rupture |
- |
655 MPa |
API Spec 5L / ISO 3183 |
|
Elongasyon |
Pi gran pase oswa egal a 29% |
Pi gran pase oswa egal a 29% |
Espesifikasyon API 5L |
Remak: 'X42' nan API 5L X42 endike yon fòs sede minimòm de 42,000 psi (apeprè 290 MPa), ak nimewo a ki reprezante valè a nan kilopounds pou chak pous kare (ksi). Fòs sede aktyèl la nan materyèl la tiyo tipikman varye ant 300-420 MPa, ak fòs nan rupture chenn ant 430-480 MPa.
Medya ki aplikab yo
1. Gaz natirèl, lwil brit ak lwil rafine: liy prensipal prensipal yo ak liy branch yo pou transpò long-
2. Dlo ak lisier: tiyo dlo, transpò lisier
3. Medya chimik: tiyo likid nan plant chimik, transpò asid ak alkali
4. Gaz iben: rezo distribisyon gaz mwayen ak ba-iben
5. Tiyo estriktirèl: estrikti bilding, pil jakèt platfòm lanmè (anviwònman ki pa -korozif)
6. Jeneral anviwònman korozivite: tè konvansyonèl, atmosfè, dlo dous
Remak: API 5L X42 pa apwopriye pou gwo -tanperati, segondè-presyon, medya ki fòtman asid (tankou segondè -tanperati asid asid idroklorik ak asid fluoridrik). Nan anviwònman lwil oliv ak gaz asid ki gen H₂S, yo ta dwe chwazi materyèl klas espesyal ki espesifye nan Apendis J API 5L PSL2 (tiyo ki reziste asid) ak plis kontwòl sou kontni souf, dite, ak pèfòmans rezistans HIC.
Fòm pwodwi ak Pwosesis Faktori
Tiyo asye san pwoblèm (San pwoblèm)
Pwosesis: Hot Rolling Piercing + Ekstansyon Rolling
Ranje dyamèt: 21.3 - 1067 mm (1/2" - 42")
Ranje epesè miray la: 2 - 150 mm
Karakteristik: San pwoblèm, gwo presyon-pote kapasite, apwopriye pou gwo-lwil presyon ak gaz prensipal
Aplikasyon tipik: gwo -transpò likid presyon, lwil oliv ak gaz rasanbleman tèt pi ak tiyo transmisyon
Dwat kouti segondè -Frekans rezistans soude tiyo (ERW)
Pwosesis: Cho -woule bobin → Fwad koube fòme → segondè -soude rezistans frekans
Ranje Dyamèt Eksteryè: Tipikman mwens pase oswa egal a 610 mm (24")
Ranje epesè miray la: Tipikman mwens pase oswa egal a 20 mm
Karakteristik: Segondè presizyon dimansyon, efikasite pwodiksyon segondè, ak avantaj pri enpòtan
Aplikasyon tipik: presyon mwayen ak ba-lwil oliv ak gaz branch liy, tiyo gaz iben, ak tiyo estriktirèl
Kontwòl Antre Chalè soude: Segondè -soude frekans nan pi gran pase oswa egal a 100 kHz (kondisyon PSL2) pou asire bon jan kalite soude ki estab.

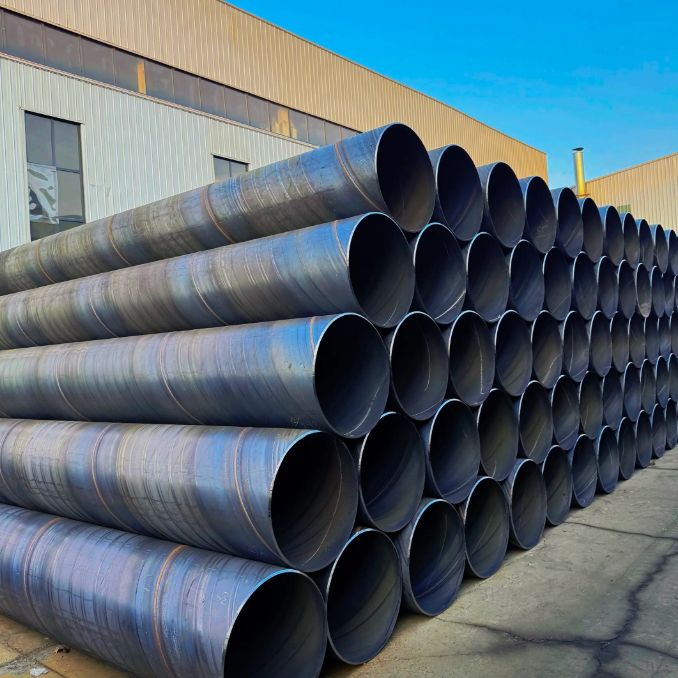

Espiral Submerged Arc Soude Tiyo (SSAW)
Pwosesis: Bobine cho -woule → Espiral fòme → Doub-soude ak arc submerged
Ranje Dyamèt Eksteryè: Tipikman 219 - 2500 mm
Ranje epesè miray la: 6 - 25 mm
Karakteristik: Gwo dyamèt la ofri avantaj enpòtan, sa ki pèmèt bann asye nan menm lajè a pwodwi dyamèt divès kalite. Estrès soude espiral se sèlman 75-90% nan kouti dwat, sa ki pèmèt yo kenbe tèt ak pi wo presyon. Teyorikman, yo ka kontinyèlman pwodwi nan longè san limit.
Aplikasyon tipik: gwo -dyamèt tiyo transmisyon dlo/gaz, pil jakèt jeni lanmè
Dwat Couture Submerged Arc Soude Tiyo (LSAW)
Pwosesis: Asye Plak → JCOE Forming / UOE Forming → Doub-Sided Submerged Arc Welding
Ranje Dyamèt Eksteryè: 406 - 1620 mm (16" - 64")
Ranje epesè miray la: 6 - 50 mm
Karakteristik: Kout soude, ba konsomasyon materyèl soude, pakèt dyamèt ekstèn ak epesè miray la.
Aplikasyon tipik: tiyo transmisyon gwo-presyon long-distans, tiyo soumaren, rasanbleman lwil oliv ak gaz ak liy prensipal transpò.
Estanda aplikab ak kondisyon livrezon
Estanda: API Spec 5L, ISO 3183, GB/T 9711
Nivo spesifikasyon pwodwi: PSL1 (nivo debaz), PSL2 (nivo amelyore)
Kondisyon livrezon: Cho -woule, Kontwole Rolling (TMCP), Nòmalize, Nòmalize Rolling, Tretman Chalè (Asouvisman + Tanperaman), elatriye.
Pwosesis fen: pwent plat, pwent bizote, pwent fil, pwent espesyal Fitting
Sètifika: Lè w respekte egzijans PSL2, yo dwe bay yon sètifika konfòmite (SR15.1 obligatwa), epi yo dwe aplike trasabilite konplè pwosesis -(SR15.2 obligatwa).
Rejim tretman ak soude pwen kle yo
Pèfòmans final la nan API 5L X42 depann sou TMCP kontwole woule ak refwadisman kontwole, olye ke apre -tretman chalè soude:
Thermomechanical Controlled Rolling and Cooling (TMCP, pou jwenn yon -mikwostrikti amann ak pi bon pwopriyete mekanik):
Chalè a 1100 -1200 degre pou woule ki graj, Lè sa a, fè woule kontwole ak gwo rediksyon nan ranje a woule fini 850-950 degre (woule nan zòn ki pa rekristalizasyon). Imedyatman, refwadisman kontwole te pote soti nan seri a 600-800 degre. Yo jwenn yon mikwostrikti inifòm ak amann ferit + pearlite (avèk gwosè grenn tipikman pi gwo pase oswa egal a 9), asire yon bon matche ant fòs ak severite.
Post-tretman chalè soude (si sa nesesè):
Si yo bezwen soulajman estrès apre yo fin soude soude sikonferansyèl tiyo yo, yo ka fè tretman chalè apre -soude nan 550-650 degre, ak yon tan kenbe nan 1-2 èdtan.
Post-tretman chalè soude mande pou kontwole ak anpil atansyon to chofaj ak refwadisman pou evite afekte mikrostruktur ak pwopriyete materyèl debaz la.
Rapèl enpòtan:
Nan anviwònman transmisyon lwil oliv ak gaz konvansyonèl san H₂S, tretman chalè soulajman estrès anjeneral pa obligatwa apre soude.
Pou tuyaux nan yon anviwonman asid (ki gen H₂S), se egzijans konfòmite strik ak Apendis J nan API 5L PSL2 pou evite twòp dite ki te koze pa move tretman chalè pòs-soude.
Pandan soude, se yon kontwòl strik sou antre chalè ak tanperati entèpasaj obligatwa pou anpeche grenye grajye nan zòn chalè -afèkte ak dite twòp (dite Mwens pase oswa egal a 250 HV oswa HRC 22 lè nan sèvis asid).
API 5L X42 (L290) apwopriye pou transmisyon lwil oliv ak gaz presyon mwayen ak ba -, rezo tiyo iben, ak aplikasyon pou tiyo estriktirèl. Li rekòmande pou itilize nan zòn sa yo:
Jaden aplikasyon yo
-
Rasanbleman lwil oliv ak gaz natirèl ak transpò
● Rasanbleman entèn lwil oliv ak tiyo transpò
● Gaz jaden kri rasanbleman gaz ak transpò tiyo
● Long-liy branch tiyo, tiyo distribisyon -
Rezo tiyo gaz iben
● Mwayen-rezo transmisyon ak distribisyon gaz presyon
● Tiyo inlet ak priz nan estasyon reglemante presyon gaz iben yo -
Transpò Dlo ak Jeni Irigasyon
● Tiyo transmisyon dlo-longdistans
● Kanal prensipal irigasyon agrikòl sipòte tuyaux -
Tiyo chimik ak endistriyèl
● Tiyo pwosesis plant chimik yo
● Estasyon pouvwa sikile tiyo dlo
● Endistriyèl sistèm dlo refwadisman -
Tiyo estriktirèl
● Bati tiyo sipò estrikti asye
● Jacket platfòm lanmè (Zòn ki pa-Korozif)
● Tiyo pou fondasyon pil pon
● Transmisyon liy gwo kay won estriktirèl tiyo
Livrezon ak personnalisation
Nou ofri solisyon chèn ekipman fleksib ak serye pou asire ou resevwa tiyo liy API 5L X42 ki parfe matche ak kondisyon pwojè ou yo.
|
Fòm |
 Asye san pwoblèm
Tiyo |
 Dwat Rezistans Couture
Tiyo soude (ERW) |
 Espiral Submerged Arc
Tiyo soude (SSAW) |
 Dwat Couture Submerged
Tiyo soude ak arc (LSAW) |
|---|---|---|---|---|
|
Range konvansyonèl |
Dyamèt Eksteryè: 21.3 - 1067 mm; |
Dyamèt Eksteryè: 21.3 - 610 mm; |
Dyamèt Eksteryè: 219 - 2500 mm; |
Dyamèt Eksteryè: 406 - 1620 mm; |
|
Kapasite Personnalisation |
Cho -woule tiyo san pwoblèm, koupe longè fiks-, machin bizote, fil fen tiyo, kondisyon espesyal tretman chalè |
Gwo -frekans dwat-tiyo soude kouti, koupe longè fiks-, pwosesis bizote, galvanizasyon/tretman kouch plastik |
Gwo -dyamèt tiyo espiral soude, koupe longè fiks-, pwosesis bizote, kouch anti-korozyon (FBE/3PE) |
JCOE/UOE fòme, koupe longè, machin bizo, tretman espesyal fen tiyo |
Poukisa chwazi nou? - Teknoloji Jeni serye. Livrezon serye.
Nou se pa sèlman yon founisè, men yon patnè materyèl ou fè konfyans pou ou nan Lachin.
Pwodiksyon vètikal entegre
Posede etablisman 20,000㎡ ak 10+ liy otomatik (8,000+ tòn/ane). -Outil ak sant mouri nan kay la pèmèt pèsonalizasyon rapid ak kontwòl efikas pri - pa gen okenn maketing entèmedyè.
Kontwòl Kalite strik nan chak etap
Trasabilite konplè atravè pòs QC kle yo pandan tout pwodiksyon . 100% konfòme ak estanda ASTM/ASME, EN, ak GB. Rapò tès materyèl ki disponib ak chak chajman.
Livrezon serye ak anbalaj ekspòtasyon
10+ ane ekspòte nan Ewòp, Amerik di Nò, Azi Sidès ak Mwayen Oryan ak pwoteksyon ki enpèmeyab ak anti-wouy, konbine avèk opsyon livrezon fleksib asire an sekirite ak nan-lè arive.
Validasyon echantiyon anvan pwodiksyon an mas
Nou bay echantiyon gratis pou verifikasyon bon jan kalite, ki pèmèt ou mete lòd esansyèl sèlman apre apwobasyon. Nou asire konsistans soti nan echantiyon an pwodiksyon an mas pa mezi egzat dimansyon ak manifakti transparan.
FAQ
K: Ki avantaj prensipal API 5L X42?
K: Ki diferans ki genyen ant API 5L X42 PSL1 ak PSL2? Ki jan yo chwazi ant yo?
K: Ki diferans ki genyen ant API 5L X42, X52, ak X60? Ki jan yo chwazi?
K: Ki tanperati opere maksimòm pou API 5L X42?
K: Ki pèfòmans soude API 5L X42?
K: Ki rezistans korozyon API 5L X42?
K: Èske API 5L X42 ka ranplase ASTM A53 oswa tiyo estriktirèl?
